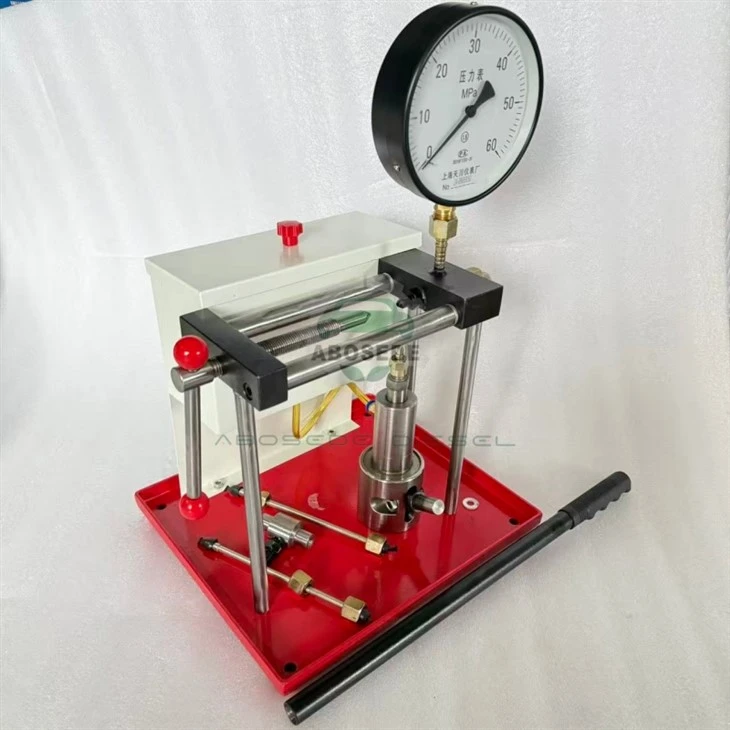

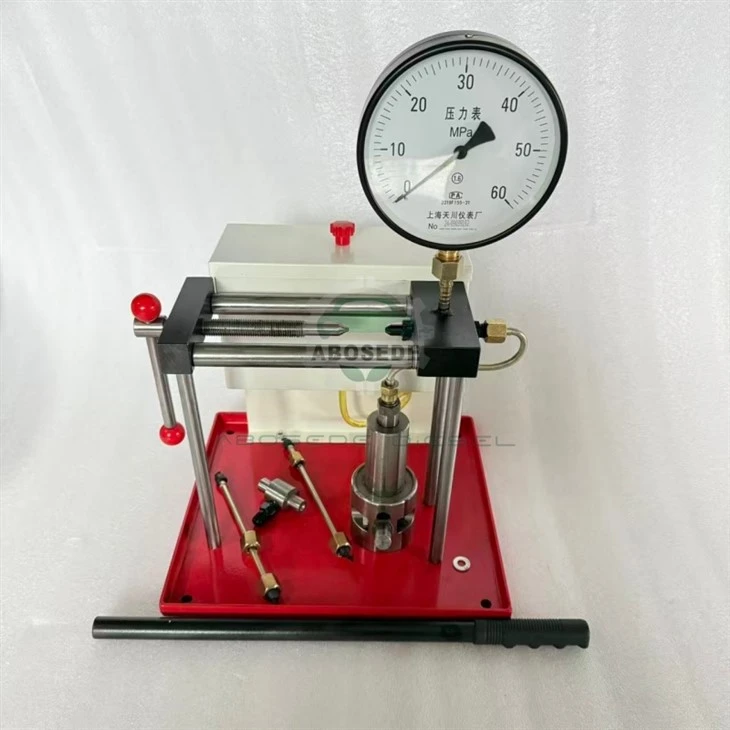

Probador manual de inyectores diésel de 60 MPa: probador mecánico de estallido de boquilla para presión de apertura, patrón de pulverización e inspección de fugas

Antes de que se confirme que un inyector diésel es un "inyector defectuoso", primero se debe observar, presionar, escuchar y verificar. ElProbador manual de inyectores diésel 60MPaestá diseñado para talleres que aún necesitan una forma práctica, visible y práctica-de inspeccionar las boquillas mecánicas diésel antes de reemplazar piezas a ciegas. En lugar de confiar únicamente en los síntomas de falla, como humo, golpes o arranque difícil, este probador permite al técnico ver cómo el inyector realmente se abre, rocía y sella bajo presión.

Este probador de inyectores manual se utiliza principalmente para inyectores diésel tradicionales y conjuntos de boquillas mecánicas que se encuentran en motores agrícolas, maquinaria de construcción, generadores, camiones, motores auxiliares marinos y equipos diésel industriales más antiguos. Es especialmente útil para talleres de reparación que realizan trabajos de servicio mixto diésel, donde tanto las piezas modernas de common rail como los inyectores mecánicos más antiguos pueden llegar al mismo banco.

El equipo no es un banco de pruebas common rail electrónico completo. No codifica inyectores, no mide curvas de inyección controladas por ECU-ni simula condiciones de funcionamiento de riel común de 160 a 200 MPa. Su valor es diferente: proporciona un diagnóstico visual rápido de la presión de apertura del inyector mecánico, la calidad del sellado, el comportamiento del cono de pulverización y la respuesta de la boquilla.

Tipo de producto:Probador manual de boquillas de inyectores diésel
Rango de presión:0–60 MPa / aprox. 0–600 bar
Método de operación:Generación de presión de palanca manual
Mostrar:manómetro analógico
Medio de prueba:Aceite de prueba diésel limpio o aceite de calibración
Principales elementos de inspección:Presión de apertura, fugas, atomización de la pulverización, dirección de la pulverización, vibración de la aguja, condición de sellado
Piezas adecuadas:Inyectores diesel mecánicos, conjuntos de portaboquillas, boquillas diesel tradicionales
No para:Codificación completa de inyectores common rail, prueba de inyectores piezoeléctricos, prueba de inyectores de gasolina, mapeo de cantidad de inyección controlada por ECU-

El mercado de reparación de diésel no se trata sólo de nuevos inyectores common rail. Muchas flotas, granjas, usuarios de generadores y propietarios de motores industriales todavía operan sistemas mecánicos diésel. Incluso cuando un taller vende principalmente inyectores common rail, los clientes suelen traer boquillas viejas para comprobarlas, reconstruirlas o compararlas rápidamente.

Este probador llena ese vacío. Ayuda a los técnicos a responder preguntas prácticas:

◇ ¿Se abre el inyector a la presión correcta?
◇ ¿La boquilla gotea antes de abrirla?
◇ ¿El rociado es fino o forma un chorro de combustible?
◇ ¿La dirección del rociado es pareja?
◇ ¿El inyector cierra limpiamente después de que cae la presión?
◇ ¿El problema es causado por la boquilla, la presión del resorte o la superficie de sellado?

Para los talleres de reparación de diésel pequeños y medianos, esto convierte a la herramienta en una estación de diagnóstico de bajo costo-antes de tomar decisiones de reparación o reemplazo más profundas.

Paso 1 - Llene el depósito
Agregue aceite de prueba diésel limpio o aceite de calibración adecuado al tanque de aceite. No se debe utilizar combustible sucio, ya que pequeñas partículas pueden bloquear la boquilla o dañar la superficie de sellado interna.

Paso 2 - Purgar el aire del sistema
Opere la palanca manual varias veces para eliminar el aire de la línea de aceite. El aire dentro del sistema puede hacer que el manómetro sea inestable y generar resultados de pulverización engañosos.

Paso 3 - Instale el inyector
Conecte el inyector mecánico a la salida de alta-presión utilizando el adaptador correcto y apriete el conector correctamente. Apunte siempre la boquilla hacia un área de recolección segura o una cámara protectora.

Paso 4 - Verifique la presión de apertura
Presione la manija lentamente y observe el indicador. La presión que se muestra en el momento en que el inyector comienza a pulverizar es la presión de apertura. Compare este valor con la especificación del motor o del inyector.

Paso 5 - Observar el patrón de pulverización
Accione la palanca con movimientos cortos y observe la atomización. Una boquilla saludable debe producir un rocío claro, fino y uniforme. La atomización deficiente, la pulverización desigual, la pulverización lateral, los chorros de combustible o el goteo pueden indicar desgaste de la boquilla, obstrucción o pinchazo de la aguja.

Paso 6 - Realizar una inspección de fugas
Aumente la presión cerca de la presión de apertura especificada pero no permita que el inyector rocíe. Mantenga presionado durante varios segundos y verifique si aparece combustible en la punta de la boquilla. Las gotas antes de abrir suelen significar un sellado deficiente.

Paso 7 - Ajustar y volver a probar
Si la presión de apertura es demasiado baja o demasiado alta, es posible que el inyector requiera un ajuste de cuña, una inspección del resorte o un reemplazo de la boquilla. Después de cada ajuste, se debe volver a probar el inyector.

Este probador es adecuado para talleres diésel que reparan motores antiguos donde los inyectores mecánicos todavía son comunes. Puede usarse para reparación de tractores, mantenimiento de excavadoras, servicio de generadores, reconstrucción de inyectores de camiones, servicio de diésel marino e inspección de calidad de repuestos antes del envío.

También es valioso para los proveedores de repuestos. Antes de enviar un conjunto de boquilla mecánica a un cliente, el proveedor puede realizar una verificación básica de presión y fugas para reducir-las disputas posventa.

El rociado de diésel a alta-presión puede penetrar la piel y causar lesiones graves. Nunca apunte el inyector hacia las manos, la cara, el cuerpo u otras personas. Use protección para los ojos, libere la presión antes del desmontaje y mantenga limpia el área de prueba. El operador no debe exceder el rango del manómetro ni utilizar el probador para aplicaciones más allá de su diseño.

P1: ¿Puede este probador comprobar los inyectores common rail?
Solo se puede utilizar para inspecciones de estilo mecánico-básico en casos limitados, pero no es un banco de pruebas de common rail completo. No puede realizar codificación, pruebas dinámicas de cantidad de inyección o simulación de ECU.

P2: ¿Qué rango de presión admite este probador?
El rango del manómetro es de 0 a 60 MPa, que es adecuado para muchas pruebas mecánicas de presión de apertura de boquillas diésel.

P3: ¿Qué aceite se debe utilizar durante las pruebas?
Se recomienda aceite de prueba diésel limpio o aceite de calibración profesional. El combustible contaminado puede dañar el inyector o afectar el resultado de la prueba.

P4: ¿Qué significa gotear antes de rociar?
Generalmente indica un sellado deficiente de la boquilla, válvula de aguja desgastada, contaminación o superficie de asiento dañada.

P5: ¿Puede ajustar la presión de apertura del inyector?
El propio probador comprueba la presión. El ajuste generalmente se realiza cambiando cuñas, resortes o piezas internas y luego volviendo a realizar la prueba.

P6: ¿Quién debería utilizar este producto?
Talleres de reparación de diésel, centros de servicio de maquinaria agrícola, equipos de mantenimiento de generadores, talleres de diésel marino, reconstructores de inyectores y distribuidores de repuestos.
