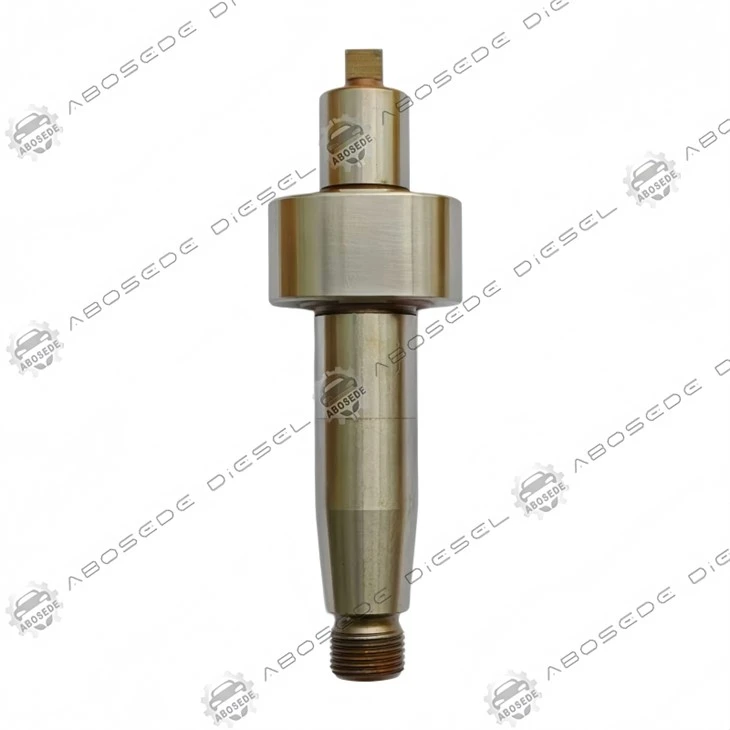

Bosch 0445020539: el carrete de la válvula dosificadora que mantiene la integridad hidráulica en condiciones de alto cizallamiento

Dentro de la bomba de alta-presión CP3/CP4, un pequeño componente de tierra-de precisión se mueve millones de veces al año y controla el volumen de combustible que llega a los émbolos. Este componente es el carrete de la válvula dosificadora -, no el solenoide ni el resorte, sino el elemento hidráulicamente activo que traduce el movimiento de la armadura en un área de flujo variable. El 0445020539 es este carrete y el conjunto completo de válvula, caracterizado por un diámetro de carrete específico, un tope soldado con láser-y un borde de control de suelo preciso que determina la característica de flujo. No es simplemente una parte móvil; es la interfaz hidráulica donde los comandos eléctricos se convierten en entrega de combustible, y el acabado de su superficie y las propiedades del material determinan si la válvula proporciona una dosificación consistente o se desvía con el desgaste.

El carrete de la válvula dosificadora es movido por la armadura, que es arrastrada por el solenoide. Pero el carrete no sólo se mueve - sino que cambia el área de la sección transversal de un orificio. La forma del borde de control del carrete, el diámetro del carrete y la holgura entre el carrete y su orificio influyen en la característica del flujo. Un carrete con un borde de control afilado tendrá un cambio de flujo más abrupto para un movimiento determinado, mientras que un borde redondeado proporcionará un cambio más gradual. El 0445020539 utiliza un carrete con un borde de control cuidadosamente redondeado, lo que crea una curva de flujo lineal en todo el rango del ciclo de trabajo del 20 al 80 %. El carrete está hecho de acero de alta velocidad endurecido a 60 HRC y rectificado hasta obtener un acabado superficial de Ra 0,1 µm. Este acabado minimiza la fricción y evita que el carrete se pegue en su orificio, lo que garantiza que el movimiento del solenoide se traduzca en un cambio constante en el área de flujo.

El flujo a través de la válvula dosificadora está determinado por el área de apertura entre el borde de control del carrete y el asiento de la válvula. Un borde de control agudo produciría un flujo que cambia rápidamente con el movimiento del carrete, haciendo que la válvula sea sensible a pequeños errores de posicionamiento. Un borde muy redondeado produciría un flujo que cambia lentamente, requiriendo más movimiento del carrete para lograr un cambio de flujo determinado. El 0445020539 utiliza un radio que se mide y verifica ópticamente en cada lote de producción - de aproximadamente 0,2 mm de radio, lo que proporciona una relación lineal entre la posición del carrete y el área de flujo. El borde de control también es concéntrico con el eje del carrete con una precisión de 2 µm, lo que garantiza que el área de flujo sea constante a medida que gira el carrete. La superficie del carrete está recubierta con una fina capa de DLC que reduce la fricción y resiste el desgaste de las partículas abrasivas del combustible.

La falla más común en el 0445020539 no es una falla eléctrica sino una pérdida gradual de la holgura entre el carrete y el orificio. A medida que el carrete se desgasta, la holgura aumenta y aumentan las fugas alrededor del carrete. Esta fuga reduce el flujo máximo que la válvula puede entregar y la ECU lo compensa aumentando el ciclo de trabajo. Cuando la fuga se vuelve significativa, la válvula alcanzará su ciclo de trabajo máximo (85‑90 %) antes de que la bomba entregue el flujo requerido y el motor experimentará una pérdida de potencia con una carga elevada. El 0445020539 genuino utiliza un carrete endurecido y recubierto, y el orificio está pulido para lograr un acabado coincidente, lo que garantiza que la holgura se mantenga dentro del rango de 4 a 6 µm durante toda la vida útil de la válvula. En una válvula genérica, el carrete puede no estar recubierto o estar fabricado con un material más blando, lo que provoca un aumento del juego y una pérdida de flujo en un plazo de 50.000 a 100.000 km.

La instalación de 0445020539 es similar a la de otras válvulas CP3 - limpie la superficie de montaje, reemplace la junta tórica y el anillo de respaldo, apriete la tuerca de retención a 24 Nm ± 2 Nm. Sin embargo, existe una precaución específica para el carrete:no aplique carga lateral al carrete durante la instalación. El carrete y el orificio encajan con precisión y cualquier carga lateral puede dañar el carrete o rayar el orificio. Al insertar la válvula en la bomba, asegúrese de que esté alineada con el eje del orificio y empújela hacia adentro sin inclinarla. La válvula se deslizará fácilmente si está correctamente alineada - si siente resistencia, no la fuerce; verifique la alineación y vuelva a intentarlo. Un carrete dañado provocará atascos y una medición errática, por lo que esta precaución es fundamental.

Q1: ¿Cómo puedo saber si el carrete de mi válvula está desgastado sin quitar la válvula?
→ Monitorear la corriente comandada de la válvula dosificadora a plena carga. Si la corriente está constantemente por encima del 80 % del ciclo de trabajo a la potencia nominal, es posible que el carrete tenga fugas. Una válvula que funcione bien funcionará en el rango del 60 al 70 % a plena carga.

Q2: ¿Puedo reemplazar solo el carrete sin reemplazar toda la válvula?
→ No. El carrete, el solenoide, el resorte y la carcasa están calibrados como un conjunto. Reemplazar el carrete por sí solo cambiará la característica de flujo y la ECU no puede compensar un carrete que no coincide.

Q3: ¿Por qué mi Duramax pierde potencia en una subida larga pero funciona bien en terreno llano?
→ Este es un síntoma clásico de desgaste del carrete - la válvula no puede entregar el flujo requerido con una alta demanda. El carrete recubierto del 0445020539 está diseñado para resistir este desgaste, pero si el vehículo tiene un alto kilometraje, se recomienda reemplazarlo.

Q4: ¿Cuál es la vida útil típica del carrete de esta válvula?
→ Con cambios regulares del filtro de combustible (cada 20.000 km), el carrete mantendrá su espacio libre durante 200.000-250.000 km. En aplicaciones con mala calidad del combustible, la vida útil puede ser más corta.

Q5: Reemplacé la válvula con una 0445020539 genuina, pero el motor todavía tiene una ligera vacilación al insertar - ¿Está defectuosa la válvula?
→ Compruebe la presión de la bomba de elevación en la entrada de la válvula. Si la presión cae por debajo de 5 bar durante la introducción, el carrete no puede llenar los émbolos lo suficientemente rápido. Es probable que la válvula esté bien - el problema es una bomba de elevación débil o un filtro de combustible bloqueado.

Q6: ¿El recubrimiento DLC requiere un manejo especial para evitar daños?
→ El revestimiento DLC es duro y duradero, pero puede romperse con el impacto. No deje caer la válvula ni golpee el extremo del carrete. El recubrimiento está diseñado para resistir abrasivos transmitidos por combustible, no impactos mecánicos.
