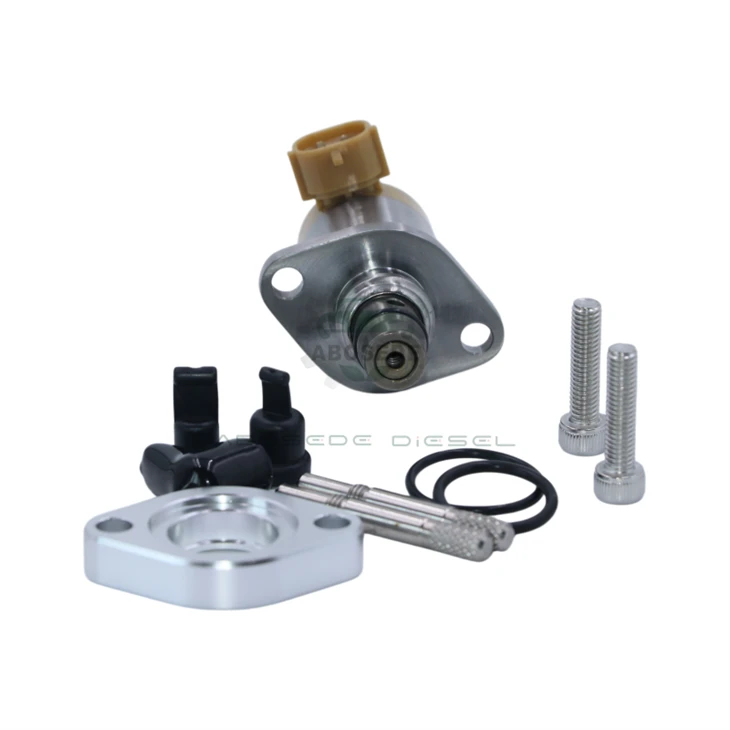

294200-Válvula de control de succión Denso 2960: circuito magnético de alta-eficiencia y posicionamiento del carrete sin deriva para bombas HP3 Common Rail en motores diésel Toyota series GD y KD

El 294200-2960 funciona como núcleo de posicionamiento electromagnético dentro del ecosistema de bomba compacta common rail Denso HP3 - una válvula de control de succión calibrada con precisión-cuya precisión de medición depende fundamentalmente de la integridad de su circuito magnético interno. A diferencia de un dispositivo de medición puramente mecánico que responde al equilibrio de presión-y-el resorte, esta válvula solenoide proporcional convierte los comandos de corriente PWM del ECM en un desplazamiento preciso del carrete a través de una ruta de flujo magnético cuidadosamente diseñada: la corriente a través del devanado de la bobina genera una fuerza magnetomotriz, que impulsa el flujo a través de un núcleo de estator de acero eléctrico con bajo-carbono, a través de un entrehierro calibrado de la armadura y a través de una armadura en movimiento que traduce la atracción magnética en un carrete lineal. movimiento. Cuando este circuito magnético se degrada - a través del envejecimiento térmico del aislamiento de la bobina, picaduras de corrosión en la cara de la armadura o delaminación de la laminación del núcleo del estator -, la eficiencia de conversión entre la entrada eléctrica y la salida mecánica varía. El ECM ordena un ciclo de trabajo específico esperando una posición específica del carrete y un caudal de combustible de entrada específico, pero el circuito magnético degradado ofrece algo diferente. El 294200-2960 restaura esta fidelidad de conversión electromagnética, restableciendo-la correspondencia precisa entre el comando eléctrico y la respuesta hidráulica de la que dependen los motores Toyota 1GD-FTV, 2GD-FTV y 1KD-FTV common rail para lograr fases de combustión que cumplan con las emisiones, estabilidad de la regeneración del DPF y la perfecta capacidad de conducción que se espera del diésel comercial ligero moderno. trenes de potencia.

La fuerza electromagnética generada por un solenoide proporcional es inversamente proporcional al cuadrado del entrehierro de la armadura - una relación que hace que el posicionamiento del carrete SCV sea exquisitamente sensible a cualquier variación en esta dimensión del entrehierro. Durante la fabricación, la carrera de armadura y el espacio de aire del 294200-2960 se ajustan con una precisión de nivel de micrones-mediante un proceso de calibración recortado con láser-que establece la reluctancia magnética exacta necesaria para igualar el flujo-especificado de fábrica-a la función de transferencia de ciclo-de trabajo-. Sin embargo, con el tiempo, el desgaste mecánico de la cara de tope de la armadura y la micro-rotación de las superficies de contacto del carrete pueden alterar este espacio de aire en cantidades invisibles a simple vista pero significativas para el circuito magnético. Un aumento de solo 5 micrones en el espacio de aire efectivo reduce la fuerza magnética en una corriente de bobina determinada en aproximadamente un 8-12%, desplazando todo el ciclo de trabajo-al mapa de flujo-hacia abajo y provocando que el ECM ordene ciclos de trabajo más altos para lograr el mismo flujo de combustible - la firma de diagnóstico clásica de una SCV "cansada" que aún funciona pero consume un ciclo de trabajo PWM excesivo para hacerlo. La cara de tope de armadura endurecida del 294200-2960, envejecida criogénicamente para eliminar la relajación dimensional posterior a la fabricación, mantiene su espacio de aire calibrado durante toda la vida útil de la válvula, preservando la salida de fuerza magnética por unidad de corriente de bobina que esperan los algoritmos de suministro de combustible del ECM.

El devanado de la bobina de la SCV opera en un entorno térmicamente hostil: montado directamente en la carcasa de la bomba HP3, conduce el calor del refrigerante del motor que circula a través del bloque de cilindros, del aumento de temperatura derivado de la compresión-de la bomba y del autocalentamiento resistivo generado por la corriente PWM que fluye a través de sus devanados de cobre. Las temperaturas máximas de la bobina pueden exceder los 130 grados durante una operación sostenida de carga alta-en condiciones ambientales cálidas. En una bobina con aislamiento marginal - típico de SCV de posventa de costo reducido-que utiliza esmalte de alambre magnético de menor-grado -, este ciclo térmico degrada progresivamente la rigidez dieléctrica entre espiras de devanado adyacentes. Se desarrollan grietas microscópicas en el aislamiento en los puntos de concentración de tensión donde el cable se dobla alrededor de las esquinas de la bobina, lo que permite corrientes de fuga entre-vueltas que reducen los amperios-vueltas efectivos de la bobina sin necesariamente desencadenar un código de falla de cortocircuito-. El 294200-2960 emplea un cable magnético de alta-temperatura-con un revestimiento aislante de poliamida-imida clasificado para funcionamiento continuo a 200 grados, combinado con una encapsulación epóxica impregnada al vacío- que llena todos los espacios vacíos dentro del devanado de la bobina, eliminando las bolsas de aire donde se inician la descarga parcial y la erosión del aislamiento. Esta arquitectura de bobinado de resistencia térmica-mantiene la resistencia nominal de la bobina de 8 a 14 ohmios y la salida completa de amperios por vuelta durante la exposición prolongada al ciclo térmico típica de las aplicaciones comerciales de Toyota Hilux, Fortuner y Hiace en entornos operativos tropicales y desérticos.

El carrete dosificador de la SCV se posiciona mediante un equilibrio continuo entre dos fuerzas opuestas: la fuerza electromagnética que abre el carrete y la fuerza del resorte de retorno mecánico que lo empuja para cerrarlo. En cualquier ciclo de trabajo PWM dado, el carrete se estabiliza en el desplazamiento donde estas dos fuerzas se equilibran. Esto significa que la precarga y la constante del resorte del resorte de retorno son co-determinantes iguales de la precisión de la medición junto con la salida de fuerza del circuito magnético. Un resorte que pierde precarga a través de la deformación por fluencia - el cambio gradual y permanente en la longitud libre que ocurre cuando un resorte se mantiene bajo tensión de compresión a temperaturas elevadas - cambiará todo el equilibrio de fuerzas, lo que hará que el carrete se abra más de lo ordenado en cualquier ciclo de trabajo determinado. El resorte de retorno del 294200-2960 está fabricado a partir de un alambre de aleación de cromo-silicio que se somete a un proceso patentado de compensación de tensión-y de fluencia-: el resorte se comprime a una altura sólida y se mantiene a una temperatura elevada durante un período controlado, lo que permite que se produzca cualquier deformación por fluencia incipiente y se estabilice antes de calibrar el resorte en la válvula. Este resorte con compensación de fluencia-mantiene su precarga nominal dentro del 1,5 % de la especificación en todo el rango de temperatura de funcionamiento de la válvula, preservando la calibración precisa del equilibrio de fuerza-que define la función de transferencia de flujo-a-ciclo de trabajo de la SCV desde la primera instalación hasta el final de su vida útil.

La degradación gradual del 294200-2960 produce una firma de diagnóstico que los programas de mantenimiento de flotas pueden rastrear mucho antes de que la condición active un código de falla: una deriva progresiva hacia arriba en el ciclo de trabajo ordenado del SCV en una condición de referencia estandarizada - típicamente inactiva con todas las cargas accesorias apagadas. Un 294200-2960 en buen estado en un motor Toyota 1GD-FTV mantendrá la presión del riel en ralentí caliente en aproximadamente un 35-42 % del ciclo de trabajo PWM. A medida que la eficiencia del circuito magnético se degrada o el resorte de retorno se relaja, este ciclo de trabajo inactivo aumenta progresivamente - 45%, luego 50%, luego 55%, a medida que el ECM compensa la disminución de la salida mecánica por unidad de entrada eléctrica. Al registrar este valor del ciclo de trabajo inactivo durante cada inspección de mantenimiento preventivo y establecer su tendencia en intervalos de servicio sucesivos, los talleres de flotas pueden identificar SCV degradantes antes de que el ciclo de trabajo inactivo supere el umbral del 60-65 % que normalmente corresponde a la aparición de los síntomas de capacidad de conducción. Esta capacidad de tendencias predictivas transforma el reemplazo de SCV de una reparación reactiva no programada a un evento de mantenimiento planificado alineado con el calendario de mantenimiento preventivo del vehículo.

P1: ¿Cómo afecta específicamente el 294200-2960 SCV la capacidad del motor Toyota 1GD-FTV para completar las regeneraciones del DPF sin interrupción?

Durante la regeneración activa del DPF, el ECM ordena un pulso de combustible preciso después de la inyección que requiere una presión excepcionalmente estable en el riel durante el evento de inyección. Una SCV degradada con ineficiencia en el circuito magnético no puede mantener las rápidas transiciones del ciclo de trabajo requeridas para la fase post-inyección, lo que provoca caídas momentáneas de presión en el riel que el ECM interpreta como inestabilidad de la combustión, lo que lleva a la interrupción de la regeneración. El circuito magnético de alta -eficiencia del 294200-2960 permite la rápida respuesta del carrete necesaria para rastrear estos comandos de combustible específicos de la regeneración, lo que reduce los ciclos de regeneración incompletos y la dilución asociada del combustible del aceite del motor.

P2: ¿Se puede instalar el 294200-2960 en motores 1GD-FTV y 2GD-FTV sin ninguna recalibración?

Sí. El 294200-2960 es un mapa de flujo-calibrado para cubrir los requisitos de entrega de combustible de los motores 2.8L 1GD-FTV y 2.4L 2GD-FTV. El rango de flujo lineal de la válvula cubre la demanda máxima de combustible de ambas variantes de motor. Sin embargo, al igual que con cualquier reemplazo de SCV en estos motores, las adaptaciones de ajuste de combustible a largo plazo del ECM deben restablecerse utilizando una herramienta de escaneo de diagnóstico después de la instalación para borrar los valores de corrección que el ECM había acumulado para la SCV desgastada anteriormente.

P3: ¿Qué condiciones ambientales aceleran más la degradación del aislamiento de la bobina 294200-2960?

Los entornos operativos costeros y tropicales con alta-humedad combinados con ciclos térmicos frecuentes crean las condiciones más agresivas para la degradación del aislamiento de las bobinas. Cuando un motor caliente se apaga en un ambiente húmedo, el devanado del serpentín de enfriamiento aspira aire cargado de humedad- hacia los huecos microscópicos en la encapsulación de aislamiento. Los ciclos repetidos de condensación y re-evaporación lixivian compuestos plastificantes del polímero aislante, acelerando su fragilidad y eventual agrietamiento. Las flotas que operan en estos entornos deben priorizar el reemplazo de SCV ante el primer indicio de variación ascendente del ciclo de trabajo inactivo en lugar de esperar a que se genere un código de falla estricto.

P4: ¿Es normal que el 294200-2960 produzca un clic audible cuando se enciende el encendido?

Sí. Un solo clic silencioso de la SCV cuando el encendido se cambia a la posición ON es normal e indica que el ECM está realizando su verificación del actuador previo al arranque, energizando momentáneamente la SCV para verificar la continuidad eléctrica y el movimiento del carrete. Sin embargo, un sonido de clic fuerte o repetido, o un zumbido que persiste con el encendido encendido y el motor parado, pueden indicar una falla en el circuito del controlador del ECM o un número de pieza de SCV incorrecto con impedancia de bobina incompatible. El 294200-2960 debería producir un único sonido de actuación silenciado durante la secuencia de autoprueba previa-al inicio.

P5: ¿Se puede retirar, inspeccionar y reinstalar el 294200-2960 si no se encuentran daños visibles?

Si bien la SCV se puede retirar e inspeccionar físicamente, reinstalar una SCV utilizada anteriormente conlleva el riesgo de introducir contaminación en la galería de entrada de la bomba y comprometer la superficie de sellado de la brida. El sello anular- de la brida SCV está diseñado para compresión de un solo-uso; una vez retirado, no logrará la misma integridad de sellado al reinstalarlo. Lo que es más importante, cualquier partícula contaminada introducida en el puerto de entrada abierto de la bomba durante la extracción de la SCV puede ingresar directamente a las cámaras del émbolo y causar daños inmediatos por rayado. Si se retira una SCV para su inspección, la mejor práctica es instalar una unidad nueva con un anillo de sellado nuevo, independientemente del estado visual de la válvula retirada.

P6: ¿Qué diferencia el diseño de sellado de brida del 294200-2960 de los números de pieza anteriores de Denso HP3 SCV?

El 294200-2960 emplea una cara de brida plana-esmerilada con precisión con una ranura de junta tórica integral que acepta una junta tórica de fluorocarbono-de alto{4}}durómetro clasificada para exposición sostenida a mezclas de biodiesel hasta B20 y temperaturas elevadas de la carcasa de la bomba. Es posible que las iteraciones anteriores de SCV para la plataforma 1KD-FTV hayan utilizado una especificación de material de junta tórica o una geometría de ranura diferentes. El sistema de sellado del 294200-2960 está diseñado específicamente para mantener la integridad sin fugas en la presión de succión de entrada de la bomba HP3 sin la necesidad de selladores, compuestos para roscas o arandelas aplastantes suplementarios. Se debe inspeccionar la superficie de la brida para ver si es plana y la ranura de la junta tórica debe estar libre de residuos antes de la instalación; no se requieren ni recomiendan productos de sellado adicionales.
