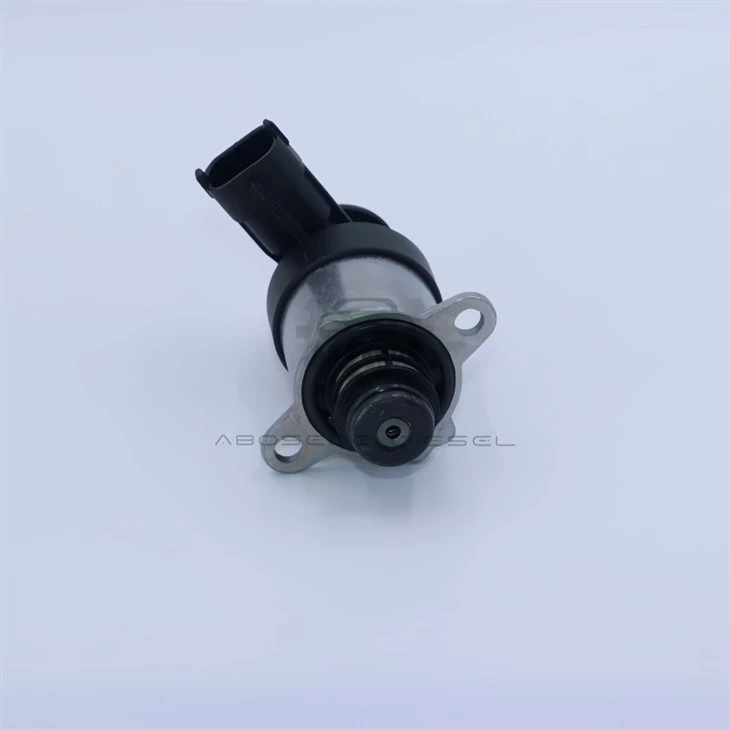

Bosch 0928400742: la válvula dosificadora que equilibra las fuerzas hidráulicas en todo el rango de flujo

Dentro de cada válvula dosificadora, el carrete está sujeto a una combinación de fuerzas. El solenoide lo tira en una dirección; el resorte lo empuja hacia el otro. Pero hay una tercera fuerza-la fuerza hidráulica del combustible que fluye por el carrete. Esta fuerza hidráulica no es constante; cambia con el caudal y cambia con la caída de presión a través de la válvula. Si la fuerza hidráulica no está equilibrada, la posición del carrete en un ciclo de trabajo determinado cambia con el flujo-introduciendo un error de medición que la ECU no puede compensar. El 0928400742 está diseñado con un carrete equilibrado hidráulicamente que anula las fuerzas dependientes del flujo-, lo que garantiza que la posición del carrete esté determinada únicamente por la fuerza magnética y el resorte. Es una válvula que no se deriva con el flujo.

Cuando el combustible fluye a través de la válvula dosificadora, crea una caída de presión a través del borde dosificador-el área entre el borde de control del carrete y el asiento de la válvula. Esta caída de presión crea una fuerza que actúa sobre el carrete, empujándolo en la dirección del flujo. Si el flujo es bajo (en ralentí), la fuerza es pequeña. Si el flujo es alto (a plena carga), la fuerza es grande. Si la válvula no está equilibrada, esta fuerza-dependiente del flujo cambia la posición del carrete-el mismo ciclo de trabajo dará como resultado una posición del carrete diferente en ralentí que en plena carga. El cálculo de combustible de la ECU asume una relación fija entre el ciclo de trabajo y la posición del carrete, por lo que la fuerza dependiente del flujo- introduce un error. El 0928400742 utiliza un carrete con una geometría-de presión compensada que cancela la fuerza hidráulica en todo el rango de flujo.

El equilibrio hidráulico se logra moldeando el borde de control del carrete de modo que la fuerza de la caída de presión se cancele mediante una segunda caída de presión en la dirección opuesta. El carrete tiene dos bordes dosificadores-uno en la entrada y otro en la salida-que están dimensionados para crear fuerzas iguales y opuestas. El carrete también tiene una ranura de compensación de presión-que conecta los lados aguas arriba y aguas abajo del carrete, lo que garantiza que la presión en los extremos del carrete esté equilibrada. El resultado es un carrete que no se mueve cuando cambia el flujo-sólo cuando cambia el ciclo de trabajo. El equilibrio es efectivo en todo el rango de flujo, desde los flujos bajos en ralentí hasta los flujos altos en carga completa. Este equilibrio es la razón por la que el 0742 tiene una ganancia estable-no cambia con el flujo.

El equilibrio hidráulico depende de la geometría precisa de los bordes de control del carrete. Si los bordes se desgastan, se pierde el equilibrio y la posición del carrete cambia con el flujo. El primer síntoma suele ser una pérdida de potencia con carga alta.-El carrete no se mueve a la posición ordenada porque la fuerza hidráulica lo empuja. El 0928400742 genuino utiliza un carrete endurecido a 62 HRC y recubierto con una capa-resistente al desgaste que protege los bordes de control. La ranura de compensación de presión-también está diseñada para resistir el desgaste.-es más ancha que los bordes de control, por lo que no afecta la característica de medición. Si se pierde el equilibrio, se debe reemplazar la válvula.

La instalación de la 0742 es similar a la de otras válvulas CP4:-limpie la superficie de montaje, reemplace la junta tórica-y el anillo de respaldo, apriete la tuerca de retención a 23 Nm ± 2 Nm. Sin embargo, existe un paso de verificación específico:realizar una verificación de flujo después de la instalación. Haga funcionar el motor al ralentí y a 2500 rpm, y compare el ciclo de trabajo de la válvula dosificadora en cada condición. El ciclo de trabajo no debe cambiar significativamente entre las dos condiciones.-un cambio de más del 2 % indica que el equilibrio hidráulico no es efectivo. Esto podría deberse a un carrete desgastado, una instalación incorrecta o un problema con la presión de entrada. Si el cambio en el ciclo de trabajo es grande, verifique la presión de entrada y la instalación de la válvula.

Q1: ¿Cómo puedo saber si el equilibrio hidráulico de mi válvula está comprometido sin quitarla?
→ Compare el ciclo de trabajo de la válvula dosificadora en ralentí y a 2500 rpm bajo una carga constante. Si el ciclo de trabajo cambia en más del 2 % entre estas dos condiciones, el equilibrio hidráulico puede verse comprometido. Un 0742 que funcione bien mostrará un ciclo de trabajo estable en todo el rango de velocidad del motor.

Q2: ¿Puedo usar el 0928400742 en un VW Touareg que originalmente usaba el 0727?
→ Sí, en la mayoría de las aplicaciones CP4.2. El 0742 tiene un equilibrio hidráulico que es particularmente valioso para operaciones con cargas elevadas-y es un reemplazo directo del 0727 en muchas aplicaciones. Verifique siempre la compatibilidad con la calibración del motor.

Q3: ¿Por qué mi motor pierde potencia con carga alta pero funciona bien con carga baja?
→ Este es un síntoma clásico de una válvula que ha perdido su equilibrio hidráulico-la fuerza dependiente del flujo-está empujando el carrete con una carga alta, lo que reduce el flujo. El carrete equilibrado del 0742 está diseñado para evitar esto.

Q4: ¿Cuál es la causa más común de desequilibrio hidráulico en esta válvula?
→ Desgaste en los bordes de control del carrete. El 0742 utiliza un carrete endurecido y recubierto para resistir este desgaste, pero si el combustible contiene partículas abrasivas, el desgaste puede acelerarse. Los cambios regulares del filtro de combustible son la prevención más eficaz.

Q5: Reemplacé la válvula pero el ciclo de trabajo aún cambia con la velocidad del motor.-¿Está defectuosa la válvula?
→ Verifique la presión de entrada a la válvula-si la presión cambia significativamente con la velocidad del motor, el ciclo de trabajo cambiará para compensar. El equilibrio hidráulico compensa el flujo, no los cambios de presión. Aborde primero la presión de la bomba de elevación.

Q6: ¿El equilibrio hidráulico compensa los cambios en la viscosidad del combustible?
→ Sí, parcialmente. El equilibrio hidráulico es efectivo en una variedad de viscosidades, pero la ECU aún tiene una compensación basada en la temperatura-. El 0742 está diseñado para mantener una ganancia estable en todo el rango de viscosidad del combustible diésel estándar.
