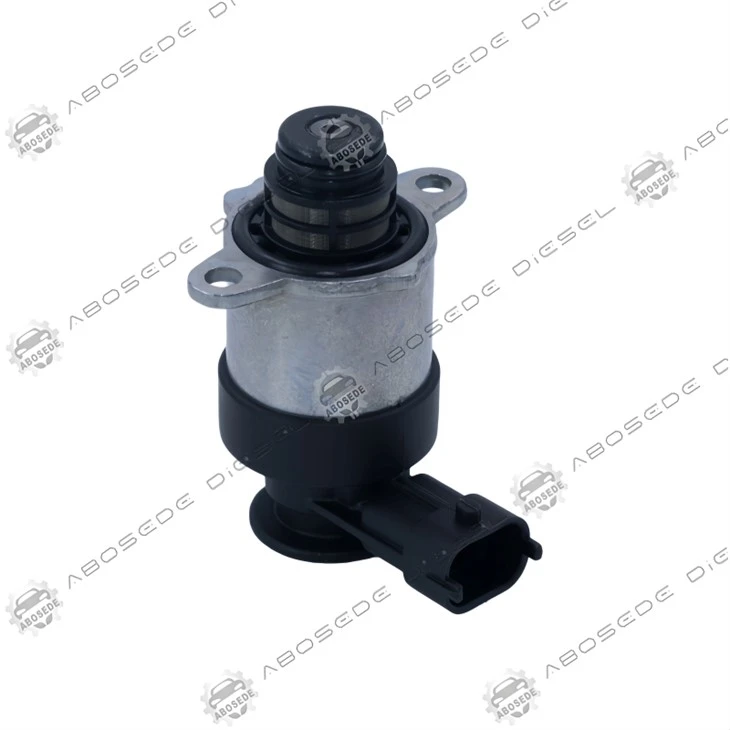

Bosch 0928400741: la válvula dosificadora con ganancia dinámica combinada para una respuesta constante de la bomba

En un sistema de riel común-, la bomba de alta-presión no funciona a una velocidad fija -, acelera y desacelera con el motor, y el tiempo disponible para que el émbolo se llene cambia con cada revolución. La ganancia de flujo de la válvula dosificadora - el cambio en el flujo para un cambio dado en el ciclo de trabajo - debe coincidir con el tiempo de llenado dependiente de la velocidad de la bomba- para mantener una respuesta constante de presión del riel. Si la ganancia es demasiado alta a bajas velocidades de la bomba, la presión del riel se sobrepasa; si es demasiado baja a altas velocidades de la bomba, la presión se retrasa. El 0928400741 está diseñado con una característica de ganancia dinámica que es inversamente proporcional a la velocidad de la bomba - la ganancia es mayor a baja velocidad y menor a alta velocidad, coincidiendo con la variación del tiempo de llenado de la bomba. Esta ganancia de velocidad-compensada garantiza que la respuesta de presión del riel sea consistente en todo el rango de velocidad del motor, independientemente de la velocidad de rotación de la bomba.

La válvula dosificadora controla el flujo de combustible hacia los émbolos de la bomba. A bajas velocidades del motor, los émbolos tienen un tiempo relativamente largo para llenarse - la bomba gira lentamente y la válvula puede entregar el flujo requerido con una pequeña abertura. A altas velocidades del motor, los émbolos tienen menos tiempo para llenarse - la bomba gira rápidamente y la válvula debe abrirse más para entregar el mismo flujo. Si la ganancia de flujo de la válvula es constante, el mismo cambio en el ciclo de trabajo producirá un cambio de flujo menor a alta velocidad que a baja velocidad (porque los émbolos tienen menos tiempo para llenarse), lo que provocará un retraso en la presión. El 0928400741 está diseñado para que su ganancia de caudal aumente con la velocidad de la bomba, compensando el reducido tiempo de llenado. Esta ganancia dependiente de la velocidad-garantiza que la respuesta de presión sea constante, independientemente de la velocidad del motor.

La ganancia con compensación de velocidad-se logra mediante una combinación del tamaño del puerto de carrete y una característica de amortiguación específica. El carrete tiene una serie de puertos que están ubicados de manera que el área de flujo efectiva aumenta con la velocidad del carrete - a velocidades altas de la bomba, la caída de presión a través de los puertos es mayor, lo que ayuda a llenar los émbolos más rápido. La cámara de amortiguación está dimensionada para proporcionar una respuesta dependiente de la frecuencia-- a bajas frecuencias (correspondientes a bajas velocidades de la bomba), el carrete se mueve con una cierta ganancia; a altas frecuencias, la ganancia efectiva del carrete es mayor. Esto se logra mediante la interacción del orificio piloto y la cámara de amortiguación - la misma combinación que proporciona estabilidad dinámica también proporciona la ganancia dependiente de la velocidad-. La curva de ganancia del 0741 está calibrada para que la respuesta de la presión del riel sea consistente en todo el rango de velocidad del motor.

La compensación de velocidad depende de la interacción precisa de los puertos de bobina y la cámara de amortiguación. Si los puertos se desgastan o la cámara de amortiguación está contaminada, la ganancia dependiente de la velocidad-se altera. El primer síntoma suele ser un retraso de presión a altas rpm - la presión del riel no aumenta tan rápido como debería porque la ganancia no aumenta con la velocidad. El 0928400741 genuino utiliza puertos de carrete endurecidos y una cámara de amortiguación diseñada para resistir la contaminación, lo que garantiza que la ganancia de velocidad-compensada se mantenga durante la vida útil de la válvula.

La instalación de la 0741 es similar a la de otras válvulas CP4 - limpie la superficie de montaje, reemplace la junta tórica y el anillo de respaldo, apriete la tuerca de retención a 23 Nm ± 2 Nm. Sin embargo, existe un paso de verificación específico:realizar una prueba de barrido de velocidad después de la instalación. Con el motor en marcha, aumente gradualmente la velocidad del motor desde ralentí hasta la velocidad nominal mientras monitorea la respuesta de la presión del riel. La presión debe permanecer estable, sin retrasos ni excesos significativos a medida que cambia la velocidad. Si la presión disminuye a alta velocidad, la compensación de velocidad puede verse comprometida. La prueba es una verificación funcional simple que se puede realizar con una herramienta de diagnóstico.

Q1: ¿Cómo puedo saber si la compensación de velocidad de mi válvula está comprometida sin quitarla?
→ Realice un barrido desde ralentí a 3000 rpm y controle la presión del riel y el ciclo de trabajo de la válvula dosificadora. Si el ciclo de trabajo tiene que aumentar significativamente a altas rpm para mantener la presión, la ganancia puede ser demasiado baja. - un 0741 que funcione bien mantendrá la presión con un ciclo de trabajo estable.

Q2: ¿Puedo usar el 0928400741 en un BMW que originalmente usaba el 0806?
→ Sí, en la mayoría de las aplicaciones CP4.2. El 0741 tiene una ganancia de velocidad-compensada que es particularmente valiosa para el rendimiento transitorio y es un reemplazo directo del 0806 en muchas aplicaciones. Verifique siempre la compatibilidad con la calibración del motor.

Q3: ¿Por qué mi motor tiene un retraso de presión a altas revoluciones pero una presión estable a bajas revoluciones?
→ Este es un síntoma clásico de una válvula sin velocidad-ganancia compensada - la ganancia no aumenta con la velocidad, por lo que los émbolos no se llenan completamente a altas revoluciones. El 0741 está diseñado para evitar esto.

Q4: ¿Cuál es la causa más común de pérdida de compensación de velocidad en esta válvula?
→ Desgaste en los puertos del carrete - el área de flujo cambia con el desgaste, alterando la característica dependiente de la velocidad-. El 0741 utiliza puertos endurecidos para resistir este desgaste, pero si el combustible contiene partículas abrasivas, el desgaste puede acelerarse. Los cambios regulares del filtro de combustible son la prevención más eficaz.

Q5: Reemplacé la válvula pero la presión aún disminuye a altas revoluciones - ¿Está defectuosa la válvula?
→ Verifique el suministro de baja-presión a la bomba - si la presión de entrada cae a altas rpm, los émbolos no pueden llenarse completamente independientemente del rendimiento de la válvula. Además, verifique la caída de presión del filtro de combustible - un filtro bloqueado puede causar una caída de presión a altos caudales.

Q6: ¿La compensación de velocidad funciona con mezclas de biodiesel?
→ Sí, la compensación de velocidad se basa en las características hidráulicas de la válvula, no en el tipo de combustible. Sin embargo, el biodiesel tiene una viscosidad y compresibilidad diferentes, lo que puede afectar la respuesta. El 0741 está diseñado para funcionar con mezclas estándar de diésel y biodiésel hasta B20.
